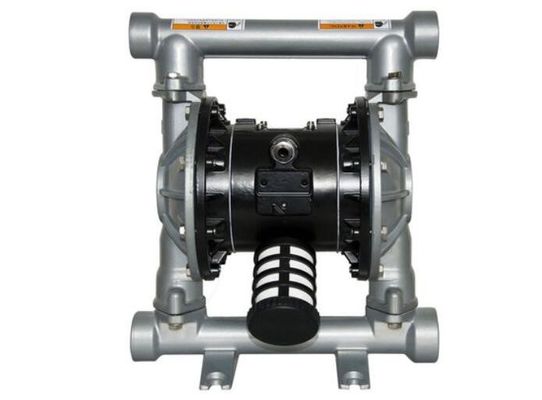

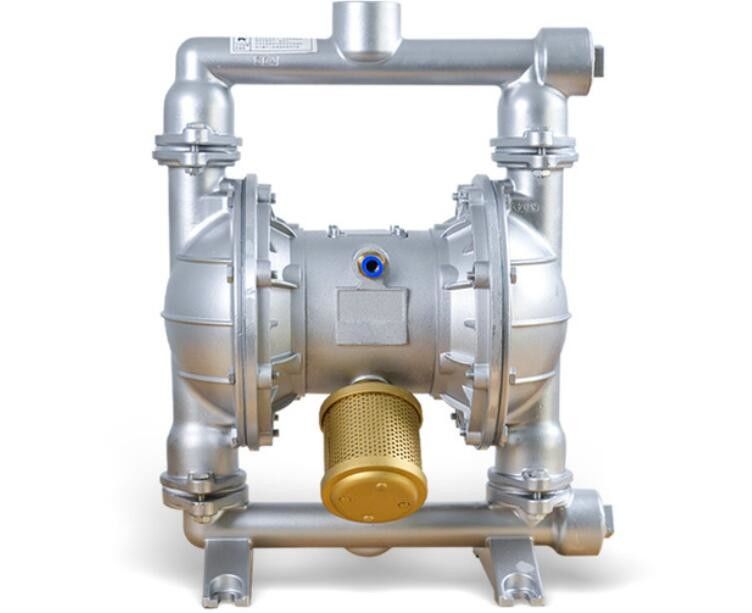

QBY3 시리즈 다이어프램 펌프
QBY3 다이어프램 펌프는 당사가 개발한 3세대 공압 다이어프램 펌프입니다.신뢰할 수있는 품질과 긴 서비스 수명, 저소음, 작은 진동, 충돌하지 않음, 훌륭한 솜씨로 6 가지 장점.펌프, 수중 펌프, 차폐 펌프, 진흙 펌프 및 기타 운송 기계 및 불순물을 사용하여 흐를 수 있지만 일부 유동 매체를 쉽게 운반할 수 있는 펌핑 액체 및 불순물 많은 장점:
1. 관개 물 없음, 흡입 최대 5m, 수두 최대 70m, 출구 압력 > 7bar
2. 최대 입자 직경 10mm를 허용하는 넓은 흐름과 우수한 성능.펌핑 진흙, 불순물, 펌프의 마모 최소화
3. 헤드, 무단 조정을 실현하기 위해 열린 밸브를 통한 흐름(1-7bar 사이의 압력 조절기)
4. 펌프에는 움직이는 부분이없고 씰이없고 다이어프램이 매체 및 펌프 작동 부품을 배출하지 않으며 작동 매체가 전송 매체에서 완전히 분리되어 누출되지 않습니다.따라서 독성, 휘발성 또는 부식성 매체를 펌핑해도 환경 오염 및 개인 안전 위험이 발생하지 않습니다.
5. 안전하고 신뢰할 수있는 전기, 가연성 및 폭발성 장소가 없어야합니다.
6. 매체에 담글 수 있습니다.
7. 사용하기 쉽고 신뢰할 수 있으며 열린 정지는 사고로 인해 장기간 동안에도 가스 밸브를 열고 닫습니다. 매체없이 작동하면 펌프가 손상되지 않습니다. 과부하가 걸리면 펌프가 자동으로 종료됩니다. , 자기 보호 성능으로 부하가 정상으로 돌아올 때 자동으로 실행을 시작할 수 있습니다.
8. 구조가 간단하고 마모 부품이 적으며 펌프 설치가 간단하고 유지 보수가 용이하며 로터, 피스톤, 기어로 인해 다른 유형의 펌프와 달리 펌핑 매체가 밸브 및 커플 링 레버 및 기타 움직이는 부품과 접촉 할 수 없습니다. , 베인은 마모 성능의 다른 부분을 떠나 점차적으로 저하
9. 점착액을 투과시킬 수 있다(점도 10,000cps 이하).
10. 이 펌프는 유휴 상태에서도 오일 윤활 없이 작동합니다.이 펌프의 주요 특징인 펌프에 영향을 미치지 않습니다.
애플리케이션
1. 화학 산업: 산, 염기, 용매, 현탁액, 분산
2. 석유화학공업: 원유, 중유, 그리스, 진흙, 슬러지 등
3. 도료 산업: 수지, 용제, 착색제, 도료 등
4. 매일 화학 산업: 세제, 샴푸, 로션, 크림, 핸드 크림, 계면 활성제.
5. 도자기: 진흙, 세라믹 슬러리, 석회, 점토 슬러리.
6. 광업: 석탄 슬러리, 마그마, 진흙, 모르타르, 슬러리 폭발물, 윤활유 등
7. 수처리: 석회, 연질 침전물, 하수, 화학 물질, 폐수.
8. 식품 산업: 액체 반고체 초콜릿, 소금, 식초, 시럽, 식물성 기름, 콩기름, 꿀, 동물의 혈액.
9. 음료 산업: 효모, 시럽, 농축액, 액체 혼합물, 와인, 과일 주스, 옥수수 시럽 등
10. 제약 산업: 용제, 산, 알칼리, 식물 추출물 액체, 연고, 혈장 및 기타 액체 의약품.
11. 종이: 바인더, 수지, 페인트, 잉크, 과산화수소와 같은 페인트.
12. 전자 제품: 용제, 도금액, 세척액, 황산, 질산, 폐산, 부식성 산, 연마.
13. 섬유 산업: 화학 염료, 수지, 고무 등.
14. 건설 : 물 슬러리, 세라믹 타일 접착제, 암석 펄프, 천장 마감재 등
15. 자동차 산업: 연마 크림, 오일, 냉각수, 자동차 도료, 유제 도료, 바니시, 투명 검사 첨가제, 탈지액, 도료 등.
16. 가구 산업: 접착제, 바니시, 분산액, 용제, 페인트, 흰색 목제 접착제, 에폭시 수지, 전분 바인더.
17.야금, 주조 및 염색 산업: 금속 슬러리, 수산화물 및 탄화물, 먼지 세척 펄프.
QBY3 시리즈 다이어프램 펌프 성능 매개변수
| 모델 번호. |
최대 흐름 |
최대 흐름 |
머리 |
출구 압력 |
흡입관 |
입자 직경 |
공급 압력 |
공기 소비량 |
| (m3/h) |
lpm |
(미디엄) |
(kgf/cm2) |
(미디엄) |
(mm) |
(kbf/cm2) |
(m3/분) |
| QBY3-10 |
1.1 |
18.9 |
70 |
2.5-3 |
7 |
10 |
7 |
0.3 |
| QBY3-15 |
1.1 |
18.9 |
70 |
2.5-3 |
7 |
15 |
7 |
0.3 |
| QBY3-20 |
3.4 |
57 |
70 |
4.5-7.6 |
7 |
20 |
7 |
0.6 |
| QBY3-25 |
3.4 |
57 |
70 |
4.5-7.6 |
7 |
25 |
7 |
0.6 |
| QBY3-25A |
9 |
151 |
84 |
5.4 |
8.4 |
25 |
8.4 |
0.9 |
| QBY3-32 |
9 |
151 |
84 |
5.4 |
8.4 |
32 |
8.4 |
0.9 |
| QBY3-40 |
9 |
151 |
84 |
5.4 |
8.4 |
40 |
8.4 |
1.5 |
| QBY3-50 |
22 |
378.5 |
84 |
5.48 |
8.4 |
50 |
8.4 |
1.5 |
| QBY3-65 |
22 |
378.5 |
84 |
5.48 |
8.4 |
65 |
8.4 |
1.5 |
| QBY3-80 |
34 |
568 |
84 |
5.48 |
8.4 |
80 |
8.4 |
2 |
| QBY3-100 |
34 |
568 |
84 |
5.48 |
8.4 |
100 |
8.4 |
2 |
| QBY3-125 |
62 |
1041 |
84 |
2.4-7.6 |
8.4 |
125 |
8.4 |
5 |
| QBY3-150 |
62 |
1041 |
84 |
24-7.6 |
8.4 |
150 |
8.4 |
5 |
