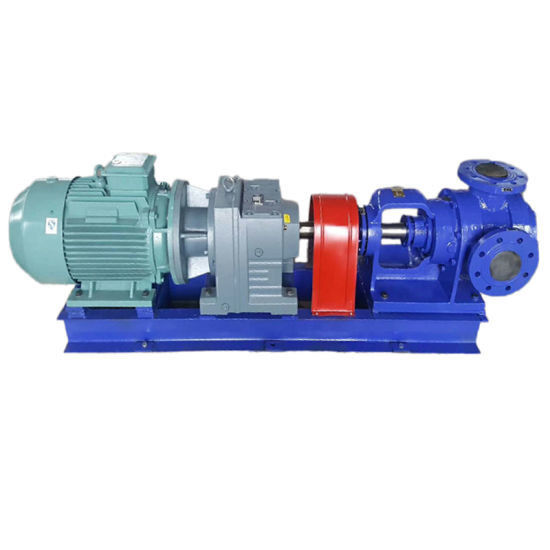

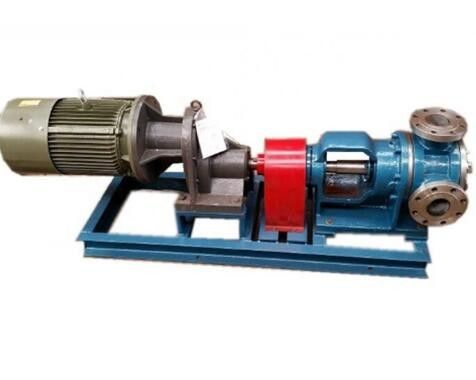

NYP2.3 NYP2.3 오일 트랜스퍼 기어 펌프 로터리 모터 석유 화학 산업

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Hydromatic
인증:	ISO9001
모델 번호:	NYP2.3 NYP2.3

결제 및 배송 조건:

최소 주문 수량:	1
가격:	On Request
포장 세부 사항:	종이
배달 시간:	7-10일
지불 조건:	T/T, 웨스턴 유니온
공급 능력:	1000/월

접촉

모든 제품

산업용 원심 펌프 (21)

원심 슬러리 펌프 (9)

모터 다이어프램 펌프 (11)

잠수정 하수 펌프 (11)

3개의 스핀들 스크류 펌프 (9)

마그네틱 드라이브 원심 펌프 (34)

스테인레스 스틸 스크류 펌프 (8)

유압 오일 펌프 (97)

다단식 워터 펌프 (17)

스타형 언로더 (7)

트리콘 롤러 비트 (7)

방폭형 축 팬 (3)

산업적 밸브 (14)

상세 제품 설명

모델:

NYP2.3 NYP2.3

하이 라이트:

NYP 2.3 오일 트랜스퍼 기어 펌프

NYP3.6 오일 트랜스퍼 기어 펌프

모터가 있는 NYP 로터리 기어 펌프

NYP 내부 기어 펌프는 일종의 새로운 용적 펌프이며 석유, 화학 공업, 페인트, 의약, 식품 등의 다양한 분야에 따라 설계되었습니다.특수 구조와 선택된 다른 펌프 재료로 인해 특성과 점도가 다른 다양한 매체에 널리 적용됩니다. 위험하고 취급하기 어려운 액체를 펌핑하는 경우 및 응용 분야의 경우 펌프에 마그네틱 드라이버를 장착할 수 있습니다 - NYP Mag - 내부 기어 펌프를 구동합니다.

1. 작동 원리:
내부 톱니가 있는 구동 장치(외부 회전자)는 내부 회전자를 구동하고 완전히 닫힌 펌프 본체에서 같은 방향으로 회전합니다. 출구에서 유입구입니다. 회전할 때 흡입 포트에 음압이 형성되고 액체가 흡입되어 회전자에 의한 출구, 그 다음 액체는 기어 메쉬의 토출구에서 wxpelled됩니다. 액체의 운송이 완료되었습니다.

2. 구조 특징:
그림 I과 같이 펌프는 주로 내부 로터, 외부 로터, 샤프트, 펌프 케이싱, 전면 커버, 씰, 베어링 등으로 구성됩니다.
펌프의 씰은 패킹 씰 또는 메카니컬 씰을 채택합니다. 전달된 매체가 고온, 고점도 또는 강한 부식인 경우 패킹 씰을 채택해야 합니다.
전달된 매체가 결정성이 쉬울 때 증기 웬이 작동하는 매체를 녹이기 위해 펌프 케이싱과 전면 덮개의 열 보존 재킷을 설계할 수 있습니다. 펌프에는 안전 밸브도 장착할 수 있습니다.펌프 세트는 펌프, 모터 및 베이스 플레이트로 구성됩니다.
구동 방식은 벨트 휠 구동 또는 커플 링 driwing입니다.

3.장점:
1) 맥동, 약간의 진동 및 소음 없이 안정적인 edlivery.
2) 뛰어난 자기 프라이밍 능력.
3) 적절한 재질의 포트가 선택되면 펌프는 다양한 부식 매체를 전달할 수 있습니다. 또한 작동 온도는 200℃에 도달할 수 있습니다.
4) 내부로터와 외부로터의 회전방향이 동일하여 마모가 적고 수명이 길다.
5) 속도 조절을 통해 펌프의 유량을 변경할 수 있습니다.
6) 고점도 매체를 전달하는 데 특히 적합합니다.

NYP 내부 기어 펌프 사양:

모델	경로 mm	배수량 이론 L/100rev	점도 cSt	속도 r/min	압력(MPa)				사이
					0.4	0.6	0.8	1.0
					축동력(kw)용량(L/min)
NYP0.78	15	0.78	20	1390	0.17/9.3	0.23/9.0	0.28/8.8	0.32/8.6	G1/2"
			60	1390	0.18/9.5	0.24/9.2	0.28/9.0	0.33/8.9
			200	1390	0.31/10.4	0.35/10.2	0.39/10.0	0.43/9.9
			600	1390	0.39/10.4	0.44/10.3	0.48/10.3	0.52/10.2
			2000년	910	0.23/6.8	0.27/6.8	0.30/6.8	0.33/6.7
			6000	720	0.24/5.4	0.31/6.1	0.30/6.8	0.40/6.8
NYP2.3	25	2.3	20	1400	0.38/28.4	0.49/27.5			G1"
			60	1400	0.59/29.2	0.65/28.8
			200	1400	0.61/30.0	0.72/29.6
			600	1400	0.92/31.9	0.96/31.7
			2000년	910	0.61/19.9	0.68/19.7
			6000	720	0.77/16.32	0.83/16.2
NYP3.6	40	3.6	20	1450	0.69/46.7	0.94/45.9	1.18/45	1.44/43.4	플랜지
			60	1450	0.81/47.5	1.09/46.7	1.37/45.9	1.57/44.7
			200	1450	1.06/49.7	1.31/49.2	1.56/48.8	1.79/47.3
			600	1450	1.45/49.9	1.61/49.6	1.77/49.3	1.93/49
			2000년	960	1.28/34.3	1.41/33.8	1.54/33.7	1.65/33.6
			6000	640	1.08/23.0	1.18/22.9	1.28/22.9	1.37/22.8
			20000	583	1.22/20.5	1.24/20.4	1.25/20.4	1.38/20.3
			60000	455	0.84/16.3	0.91/16.2	0.98/16.1	1.01/16
NYP7.0 NYP7.0A (NS 원래의 모델: NYP3 NYP3A)	40	7.0	20	1450	1.36/98.1	1.8/96	2.0/94.7	2.4/93	실
			60	1450	1.45/99	1.9/97	2.2/96.4	2.6/95
			200	1450	1.62/99.8	2.0/98	2.3/97.5	2.7/97
			600	960	1.4/62	1.6/65	1.8/44	2.0/64
			2000년	960	1.8/67	2.0/66	2.3/65	2.6/65
			6000	640	1.5/44.5	1.7/44	1.8/44	2.0/44
			20000	583	1.6/40.5	1.9/40	2.1/40	2.2/40
			60000	455	1.46/31.5	1.8/31	1.9/31	2.0/31
NYP24	50	24	20	720	1.8/165	2.3/161	2.8/158	3.4/155	플랜지
			60	720	2.0/166	2.6/164	3.1/162	3.7/158
			200	610	1.9/143	2.5/141	3.0/139	3.5/136
			600	541	2.1/127	2.6/125	3.0/124	3.5/122
			2000년	475	2.2/112	2.6/111	2.9/110	3.4/109
			6000	357	2.0/85	2.3/84	2.6/83	2.9/83
			20000	303	1.9/72	2.2/72	2.4/72	2.6/71
			60000	228	1.6/54	1.8/54	2.0/54	2.3/54
NYP52 NYP52A (NS 원래의 모델: NYP10 NYP10A)	50	52	20	720	4.3/362	5.8/355	6.9/348	8.1/340	실
			60	720	4.7/364	6.2/358	7.3/352	7.5/346
			200	610	4.6/309	5.9/304	6.9/300	8.0/294
			600	541	4.9/275	6.0/271	6.8/268	7.8/264
			2000년	475	5.0/243	5.9/238	6.6/237	7.6/235
			6000	357	4.1/184	4.9/182	5.3/181	6.2/180
			20000	303	3.8/157	4.6/156	5.1/155	5.6/155
			60000	228	3.1/119	3.7/118	4.0/118	4.5/118
NYP80	80	80	20	615	5.2/471	6.9/461	8.5/451	10.0/433	플랜지
			60	615	5.5/474	7.2/465	8.8/457	10.5/448
			200	544	5.7/421	7.2/414	8.6/408	10.1/401
			600	479	6.0/372	7.3/367	8.5/362	9.8/356
			2000년	417	6.5/326	7.7/322	8.9/319	10.1/315
			6000	305	5.6/239	6.6/237	7.5/326	8.4/233
			20000	228	5.5/180	6.4/179	6.9/178	7.7/177
			60000	188	5.5/149	6.1/149	6.7/149	7.2/148
NYP111 NYP111A (NS 원래의 모델: NYP30 NYP30A)	80	111.4	20	615	6.7/660	9.2/647	11.2/634	13.6/622	플랜지
			60	615	6.9/664	9.4/652	11.5/642	13.9/631
			200	544	7.1/589	9.3/580	11.0/573	13.2/563
			600	479	7.3/521	9.5/514	11.1/508	13.1/502
			2000년	417	7.7/455	9.7/450	11.0/447	12.7/442
			6000	305	6.9/335	8.4/332	9.4/331	10.6/328
			20000	228	6.3/251	7.5/250	8.2/249	9.2/248
			60000	188	209년 6월 2일	208년 7월 1일	7.6/208	207/8.5
NYP160	100	160	20	600	8.9/930	12.1/916	15.3/902	17.5/888	플랜지
			60	600	9.4/935	12.6/922	15.8/910	19.0/898
			200	550	12.3/866	15.3/859	18.3/852	21.3/845
			600	480	10.2/754	12.8/747	15.4/740	18.0/737
			2000년	355	9.1/560	11.1/556	13/552	15.1/548
			6000	319	10.0/505	11.7/502	13.5/500	15.2/497
NYP220	125	220	20	430	8.8/902	11.9/880	15.0/858	18.0/836	플랜지
			60	430	9.0/909	12.0/890	15.0/871	18.0/852
			200	355	8.5/753	11.1/739	13.7/726	16.3/713
			600	320	9.4/682	11.8/671	14.1/660	16.5/649
			2000년	254	9.1/544	11.0/537	13.0/530	15.1/523
			6000	244	10.1/483	11.9/478	13.6/473	15.4/468
			20000	160	9.1/347	10.5/345	11.9/343	13.3/341
			60000	117	8.4/256	9.4/255	10.4/254	11.4/253
NYP320	125	320	20	430	13.0/1306	18.0/1270	22.0/1235	26.0/1200	플랜지
			60	430	13.0/1316	18.5/1285	22.0/1255	26.5/1225
			200	355	11.8/1091	15.5/1068	19.1/1046	22.8/1024
			600	320	13.2/987	16.5/968	19.7/950	22.9/932
			2000년	284	14.2/881	17.4/867	20.6/854	23.8/841
			6000	222	13.7/693	16.2/684	18.7/675	21.2/666
			20000	168	13.2/529	15.3/525	17.3/522	19.4/519
			60000	125	12.0/397	13.7/396	15.3/395	16.9/394
NYP650	150	650	20	315	1921년 19월 0일	26.0/1857	33.0/1794		플랜지
			60	315	1940년 0월 20일	1886년 4월 26일	33.2/1832
			200	284	1756년 17월 9일	24.0/1711	1666년 4월 30일
			600	253	17.6/1572	22.7/1534	28.9/1500
			2000년	196	15.7/1225	20.6/1201	24.5/1176
			6000	160	16.0/1008	19.8/993	22.3/978
			20000	117	13.6/745	16.5/738	19.2/731
			60000	100	15.0/645	17.2/643	19.5/640
NYP727 ( NS 원래의 모델: NYP50)	150	727	20	315	21.5/2135	2058년 4월 29일	1980년 3월 37일		플랜지
			60	315	2157/22.4	2090년 8월 29일	2026년 3월 37일
			200	280	1928년 6월 19일	1874년 7월 26일	33.5/1820
			600	245	1696년 6월 19일	1652년 1월 25일	1611년 2월 31일
			2000년	200	18.7/1394	23.3/1363	28.5/1334
			6000	170	1195년 2월 19일	23.3/1175	27.9/1155
			20000	125	17.0/888	20.1/878	23.3/868
			60000	100	16.8/720	19.5/717	22.3/713
NYP1670	200	1670	20	250	38.0/3852	52.0/3690	66.0/3529		플랜지
			60	250	40.0/3900	54.0/3763	68.0/3626
			200	225	37.5/3535	50.0/3424	62.5/3313
			600	195	37.0/3079	48.0/2990	58.6/2900
			2000년	160	35.0/2547	44.0/2485	53.0/2422
			6000	135	34.6/2177	42.0/2138	50.0/2100
			20000	112	35.0/1830	41.5/1810	48.0/1790
			60000	85	36.0/1405	35.7/1400	40.6/1392
